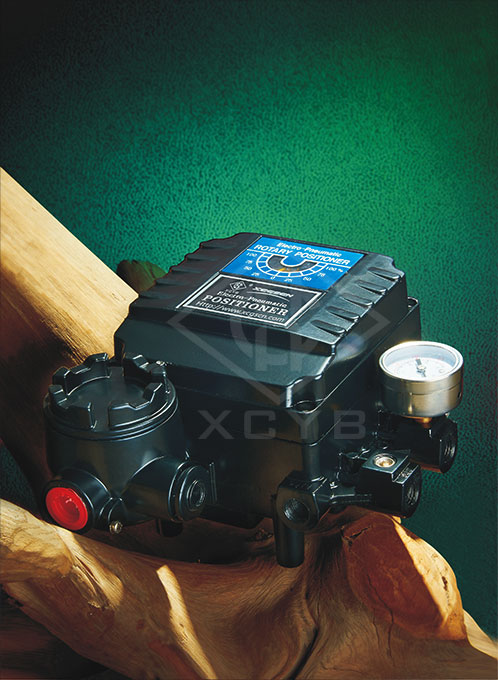

XCN1000电-气阀门定位器

产品中心 > 阀门定位器 > XCN1000电-气阀门定位器

XCN1000电-气阀门定位器

·通过CE认证
·通过防爆等级(Ex iaⅡBT6 Gb, Ex dmbⅡBT6 Gb, Ex dmbⅡCT6 Gb)认证
·通过IP66等级认证
·具有高抗振性(在5~200Hz时无影响)
·电气接口均为多孔形式,便于任意方向连接
·调校简单,易于实现正、反作用的转换
·对于小型执行机构,通过调节气孔流量可消除振荡现象
·不需要换零部件即可完成1/2等分控制
·设计为部件组合式结构,便于维修和保养
·易于反馈连接
·空气消耗低
联系购买
分享到:

一、产品概述
       XCN1000系列电气定位器与气动调节阀配套使用,构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动调节阀的气信号,控制调节阀的动作。同时根据调节阀的开度进行反馈,使阀门位置能够按系统输出的控制信号进行正确定位。该电气定位器可用于单作用型(弹簧复位型)和双作用型气动执行机构。


二、技术参数

型号XCN1000LXCN1000R
项目直行程角行程
单作用双作用单作用双作用
输入信号

4~20mA DC

电阻250±15Ω
供气压力1.4~7kgf/cm2(20~100psi)
行程10~150mm 0~90°
气管接口NPT1/4
压力表接口NPT1/8
电源接口NPT1/2(G1/2)
防爆等级Ex dmbⅡB(C)T6 Gb, Ex iaⅡB(C)T6 Gb
防护等级IP66
环境温度-20℃~70℃
直线性±1%F.S ±2%F.S
滞后度±1%F.S
灵敏度±0.2%F.S ±0.5%F.S
重复度±0.5%
空气消耗量3LPM(Sup=1.4kgf/cm2,20psi)
流量80LPM(Sup=1.4kgf/cm2,20psi)
材料铸铝 Cast aluminum
重量2.7kg(6 lb) 2.8kg(6.2 lb)


 三、型号说明

XCN1000  0     0     0     0     0     0

型号执行机构动作作用方式防爆等级反馈杆形式先导阀排气孔选项
XCN1000 L  直线型 S  单作用 m  Ex dmbⅡBT6 Gb 1  10~40mm(直线型)
M6×40L(回转型)
 1  执行机构容积
小于90cm3
 0  无
 R  回转型 D  双作用
 c  Ex dmbⅡC T6 Gb 2  40~70mm(直线型)
M6×63L(回转型)
 2  执行机构容积
小于90~180cm3
 1  +PTM
(内置阀位反馈)
   l   Ex iaⅡB T6 Gb 3  70~100mm(直线型)
M8×40L(回转型)
 3  执行机构容积
小于180cm3
 2  +PTM
(外置阀位反馈)
   P  Ex iaⅡC T6 Gb
 4  100~130mm(直线型)
M8×63L(回转型)
  3  +L/S
(内置限位开关)
   非防爆 5  130~150mm(直线型)
NAMUR(回转型)
  4  +L/S
(外置限位开关)
      5  +PTM+L/S
(内置阀位反馈及限位开关)
